Подменю "Установки вывода результатов" предназначено для настройки вывода результатов.

При выборе данного пункта меню появляется диалоговое следующее окно:

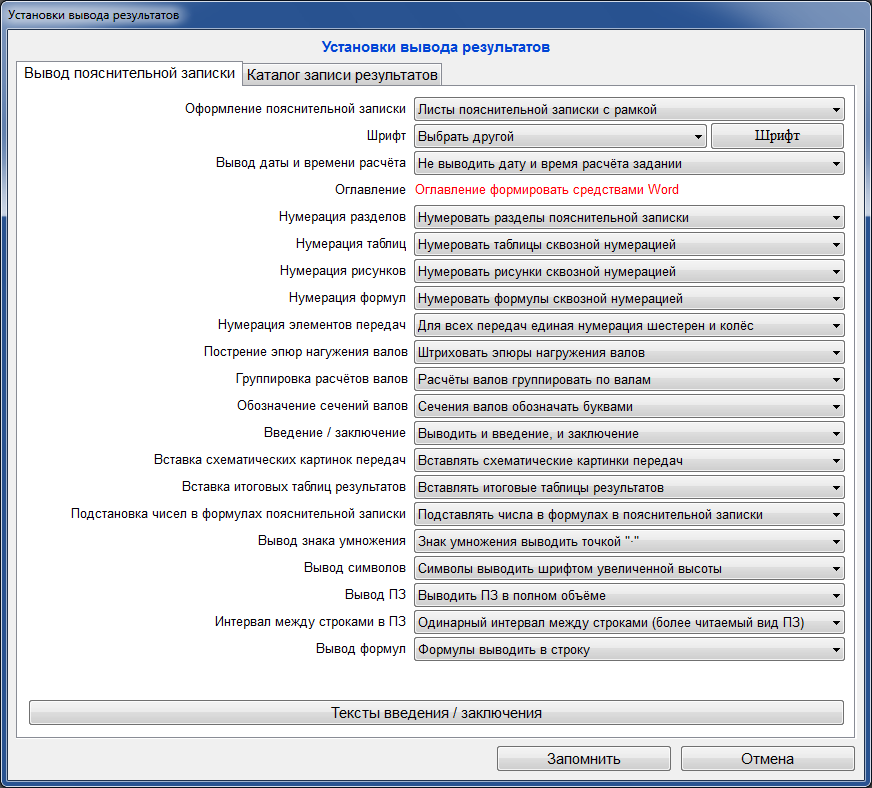

Рис. 1

На диалоговом окне имеются две закладки:

- "Каталог записи результатов";

- "Вывод пояснительной записки".

Закладка "Вывод пояснительной записки"

Внешний вид закладки изображен на рис. 1.

Здесь можно установить следующие параметры:

- "Оформление пояснительной записки" - параметр имеет два состояния: "Листы пояснительной записки с рамкой" и "Листы пояснительной записки без рамки";

- "Шрифт" - параметр имеет два состояния: "Текст выводить шрифтом GOST type B" и "Текст выводить шрифтом Arial";

- "Вывод даты и времени расчёта" - параметр имеет два состояния "Выводить дату и время расчёта в задании " и "Не выводить дату и время расчёта в задании";

- "Оглавление" - параметр имеет два состояния "Оглавление формировать средствами Word" и "Оглавление формировать средствами программы". Первый вариант предпочтительнее.

- "Нумерация разделов" - параметр имеет два состояния "Выводить разделы пояснительной записки без нумерации" и "Нумеровать разделы пояснительной записки". Второй вариант предпочтительнее.

- "Построение эпюр нагружения валов" - параметр имеет два значения "Штриховать эпюры нагружения валов" и "Не штриховать эпюры нагружения валов".

- "Введение / заключение" - позволяет настроить вывод введения и заключения в пояснительной записке;

- "Вставка схематических картинок передач" - позволяет включать / отключать вывод схематических рисунков в начале вывода расчёта каждой передачи;

- "Вставка итоговых таблиц результатов" - включает / отключает вставку итоговых таблиц результатов после каждого этапа расчётов;

- "Подстановка чисел в формулах пояснительной записки" - параметр имеет два состояния: "Подставлять числа в формулах в пояснительной записке" и "Не подставлять числа в формулах в пояснительной записке". Второй вариант установки ускоряет процесс вывода пояснительной записки.

- "Вывод формул" - параметр имеет два состояния: "Формулы выводить в традиционном виде" и "Формулы выводить в строку". Второй вариант установки ускоряет процесс вывода пояснительной записки. (Данный параметр имеется в программе DM-Monster Pro).

- "Вывод ПЗ" - параметр имеет два значения: "Выводить ПЗ в полном объёме" и "Выводить указанные разделы ПЗ". Этот пункт введён по просьбе пользователей. В некоторых институтах требуют расчёт валов, эпюр нагрузок валов, подбор подшипников только для конкретных валов (первых, последних и т.д.).

Кнопка "Тексты введения / заключения" позволяет выбирать для вставки в пояснительную записку, добавлять, удалять, редактировать введения и заключения из базы данных коллекции введений и заключений. При этом должен быть запущен текстовый редактор Word: без него все действия будут сильно заторможены...

Закладка "Каталог записи результатов"

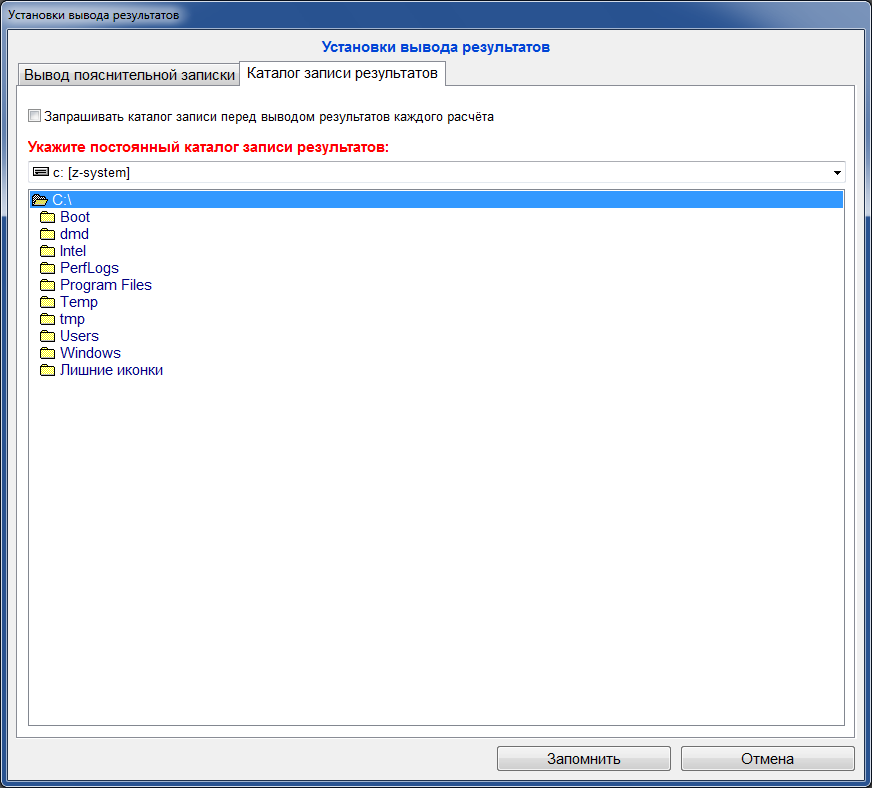

Рис. 2

Здесь настраивается директория, в которую будут записываться результаты вывода расчётов (пояснительная записка и чертежи).

Если будет включён индикатор "Запрашивать каталог записи перед выводом результатов каждого расчёта", то программа будет запрашивать каталог записи перед выводом результатов каждого нового расчёта.
