Ввод исходных данных

Диалоговое окно ввода исходных данных для расчёта редуктора (привода) изображено на рисунке 1.

Рис. 1

Диалоговое окно разбито на функциональные панели имеющие заголовок.

Панель "Вид задания" (рис. 1)

Здесь определяется основной вид задания.

В падающем списке выбирается вид задания основных исходных данных:

- заданы крутящий момент и частота вращения выходного вала;

- заданы мощность и частота вращения выходного вала;

- заданы скорость, сила перемещения ленты транспортера и диаметр барабана;

- требуемая мощность на входном валу и частота вращения выходного вала;

- заданы скорость, сила и параметры тяговой звёздочки.

При изменении вида задания меняется комбинация исходных данных в панели "Исходные данные".

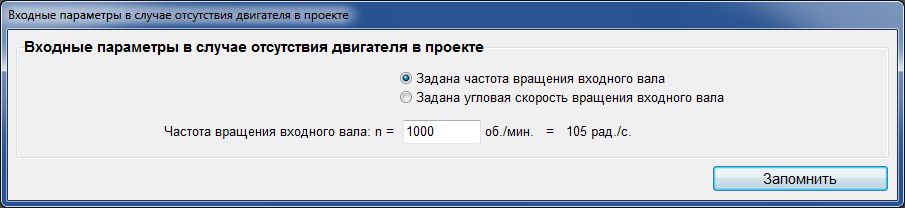

Индикатор "Отсутствие двигателя в проекте" предназначен для задания на расчёт, в котором не нужен подбор двигателя. То есть в заданиях такого типа просто задана входная частота вращения. При включении данного индикатора появляется диалоговое окно для задания частоты или угловой скорости вращения входного вала привода (рис. 2). При этом на основной форме (рис. 1) появляется кнопка "Входные параметры" для вызова диалогового окна для задания частоты или угловой скорости вращения входного вала привода (рис. 2).

Рис. 2

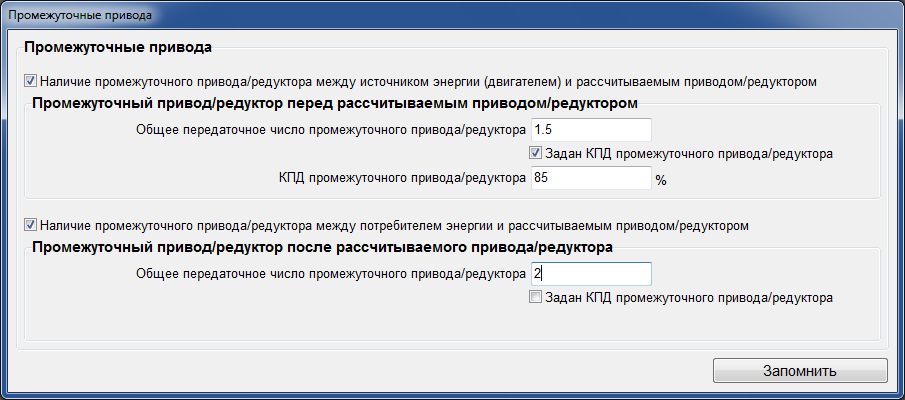

Индикатор "Наличие промежуточных приводов" предназначен для заданий, в которых есть промежуточные привода имеющие передаточное число и КПД. Увы, случаются и такие извращенные задания. При включении данного индикатора появляется диалоговое окно, в котором можно указать промежуточные приводы (рис. 3). При этом на основной форме (рис. 1) появляется кнопка "Промежуточные приводы" для вызова диалогового окна задания параметров промежуточных приводов.

Рис. 3

Панель "Исходные данные" (рис. 1)

Здесь панели вводятся основные исходные данные, комбинация которых определяется в панели "Вид задания".

Панель "Количество передач" (рис. 1)

Здесь можно задать количество передач в рассчитываемом приводе (от 1 до 8).

Также здесь имеется индикатор "Ведущий элемент первой передачи находится на валу двигателя".

Панель "Типы передач по передачам" (рис. 1)

Здесь, переключая номера передач привода, можно задать тип передач из падающего списка.

В правом нижнем углу формы можно задать коэффициент перегрузки, а также режим нагрузки (см. раздел "Режим нагрузки").

После ввода всех исходных данных можно запускать на исполнение первый этап расчёта привода.
