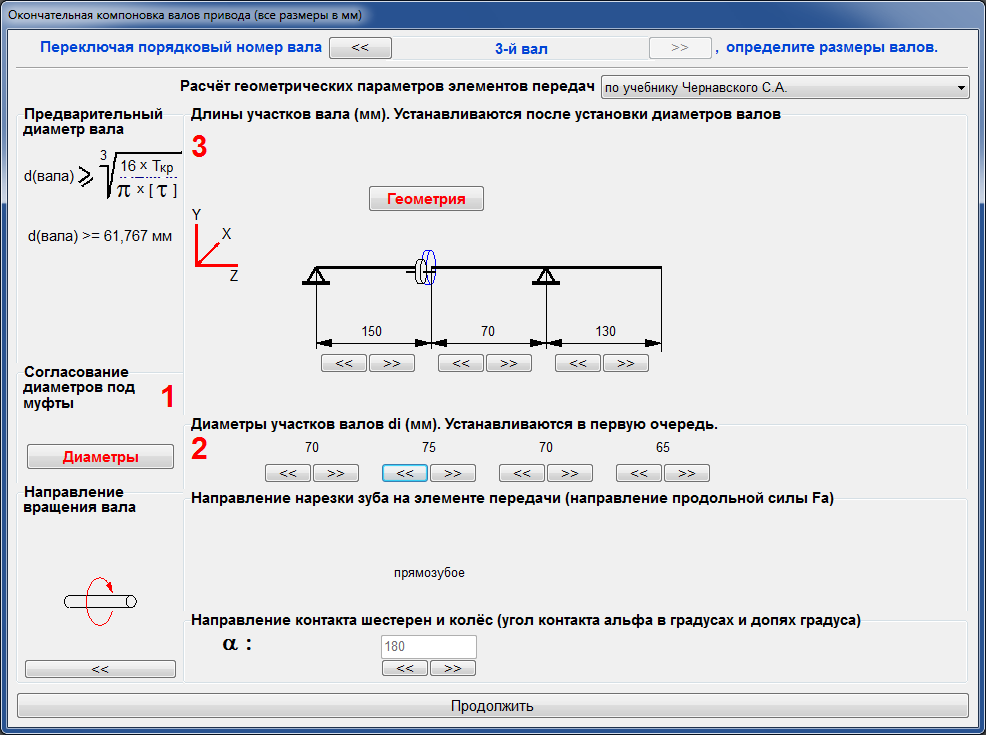

При запуске данного пункта расчётов появляется диалоговое окно, изображенное на рис. 1.
Данная форма необходима для окончательного выбора всей геометрии валов и элементов передач, а также соответственно для расчёта нагрузок на валы.
Рис. 1
В данной форме следует переходя от вала к валу назначить геометрические размеры валам и элементам передач. Начинать следует с диаметров валов, затем длины участков вала, а далее порядок работы не важен. Основополагающие действия, которые необходимо выполнить в первую очередь в процессе компоновки вала, обозначены большими красными цифрами "1", "2" и "3" (рис. 1).
Кнопка "Диаметры" в зоне "Согласование диаметров под муфты" вызывает диалог согласование диаметров валов под посадочные диаметры муфт (подробнее про муфты см. раздел "Подбор муфт").

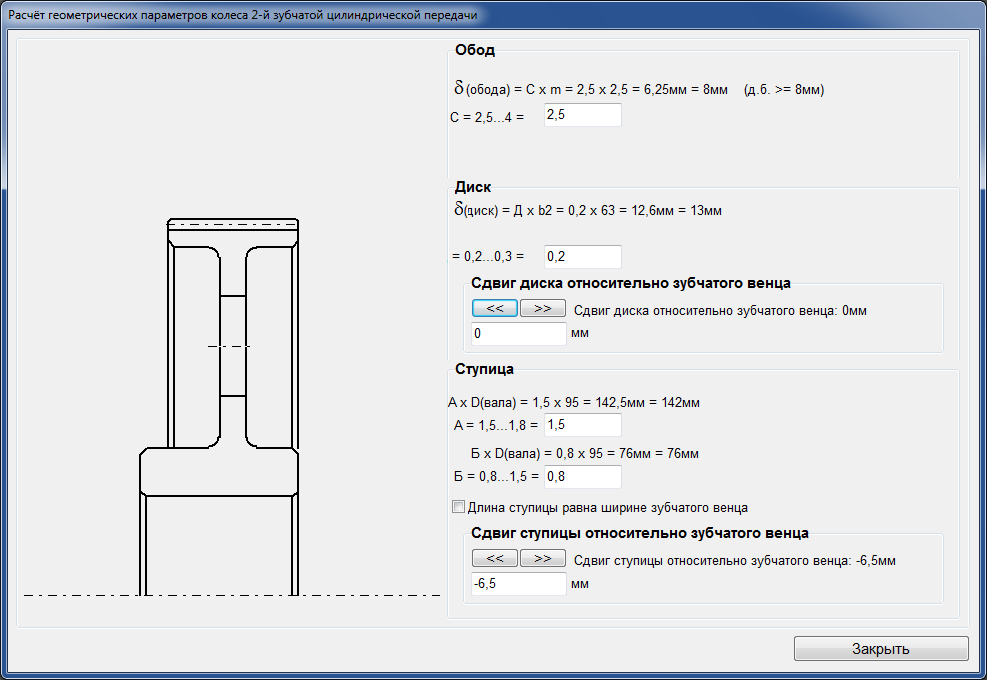

Над каждым элементам передачи находится кнопка синего цвета с надписью “Геометрия”. По нажатии на такую кнопку, появляется окно соответствующее элементу передачи, в котором можно менять геометрию элемента передачи. Пример такого окна изображен на рис. 2.
Рис. 2
При изменении параметров геометрии меняется изображение элемента передачи в соответствии с изменениями. После того как геометрия выбрана (окно закрыто) кнопка с надписью “Геометрия” становится цветом фона формы диалога.
