Зубчатая коническая передача

  Детали машин. Курсовое проектирование деталей машин для студентов и преподавателей.

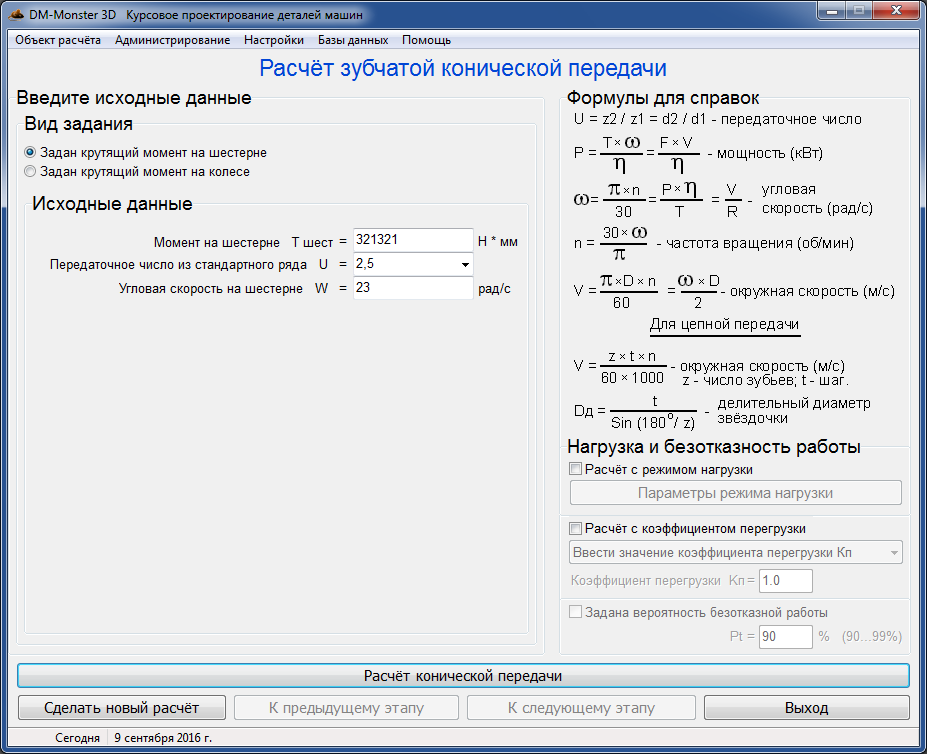

При выборе расчёта зубчатой конической передачи главное диалоговое окно принимает вид, изображенный ниже.





Рис. 1



После ввода входных параметров на расчёт и режима долговечности (см. раздел "Режим нагрузки"), если таковой нужен, можно приступать к расчёту.

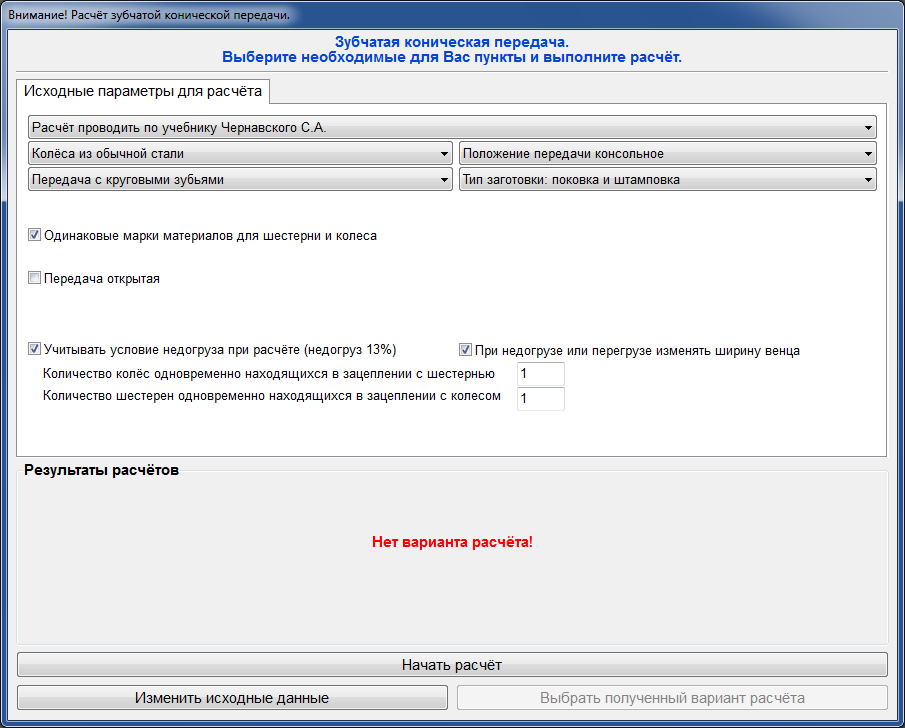

При расчёте предлагается диалоговое окно ввода параметров передачи (рис. 2).





Рис. 2

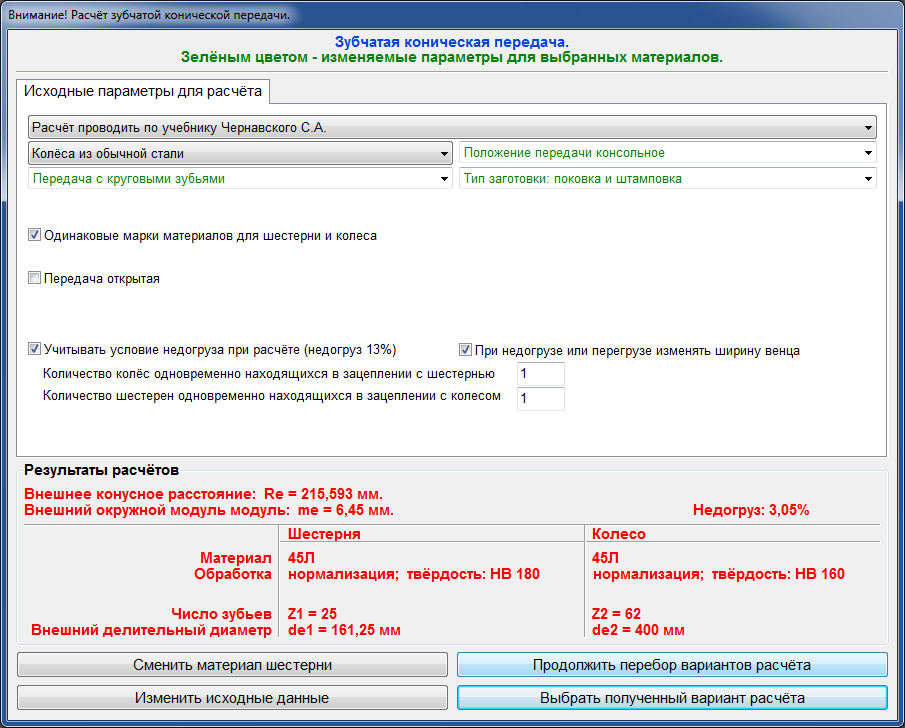

После настройки параметров передачи и запуска расчёта начинают перебираться все возможные варианты расчёта и при подборе варианта, удовлетворяющего условиям прочности, на форме выводится подобранный вариант красным цветом (рис. 3).





Рис. 3



При этом некоторые элементы на форме становятся зелёного цвета. Зелёным цветом отображаются те параметры, изменения которых влияют непосредственно на выбранный вариант расчёта.

Так например изменяя какой-либо параметр, выделенный зелёным цветом, можно проследить как изменится геометрия передачи при изменении того или иного параметра.

Расчёт продолжается до тех пор пока не будут перебраны все варианты расчётов или пока пользователь не нажмёт одну из кнопок завершения расчёта: “Изменить исходные данные” или “Выбрать полученный вариант расчёта”. В первом случае будет предложено скорректировать исходные данные на расчёт, во втором случае будет сделан переход к следующему этапу расчёта.

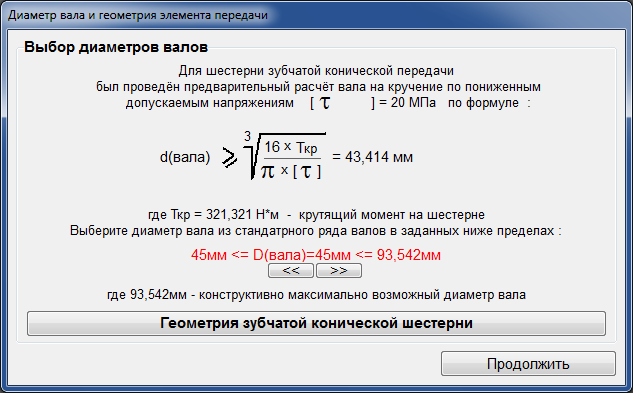

После расчёта передачи будет предложено выбрать диаметры валов под шестерню и колесо, дважды (для шестерни и колеса) появится следующий диалог:





Рис. 4

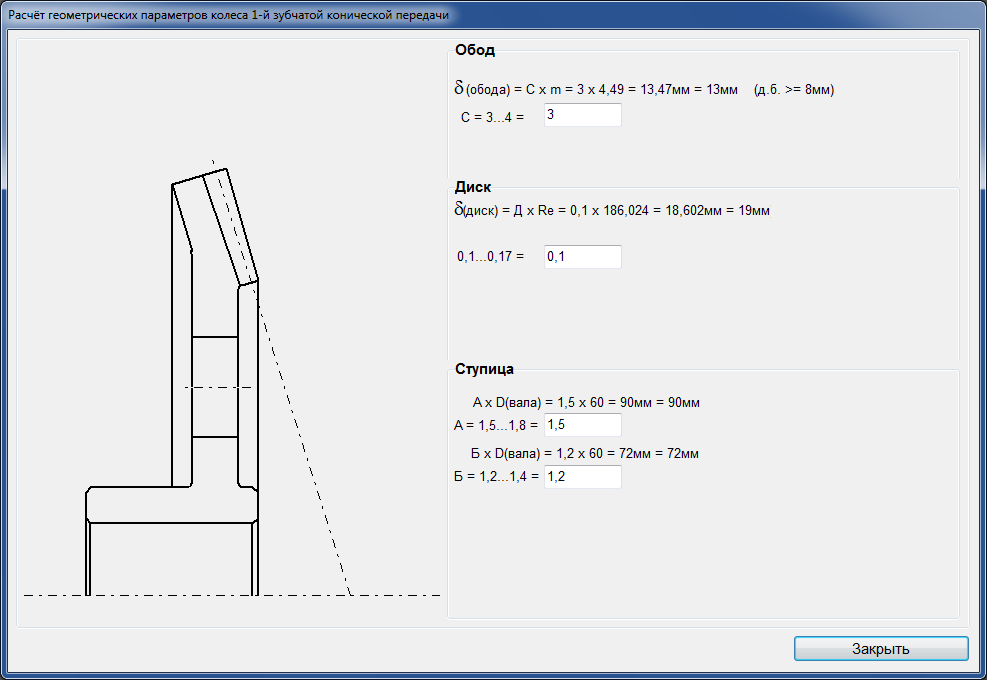

На форме выбора диаметров валов имеется синяя кнопка, при нажатии на которую можно изменить геометрию элемента передачи. При этом появляется следующая форма:





Рис. 5
