Выбор муфт.
|
|
|
Подбор муфт состоит из двух этапов: 1. согласование диаметров валов с посадочными диаметрами муфт; 2. непосредственный выбор муфт.
Согласование диаметров валов с посадочными диаметрами муфт

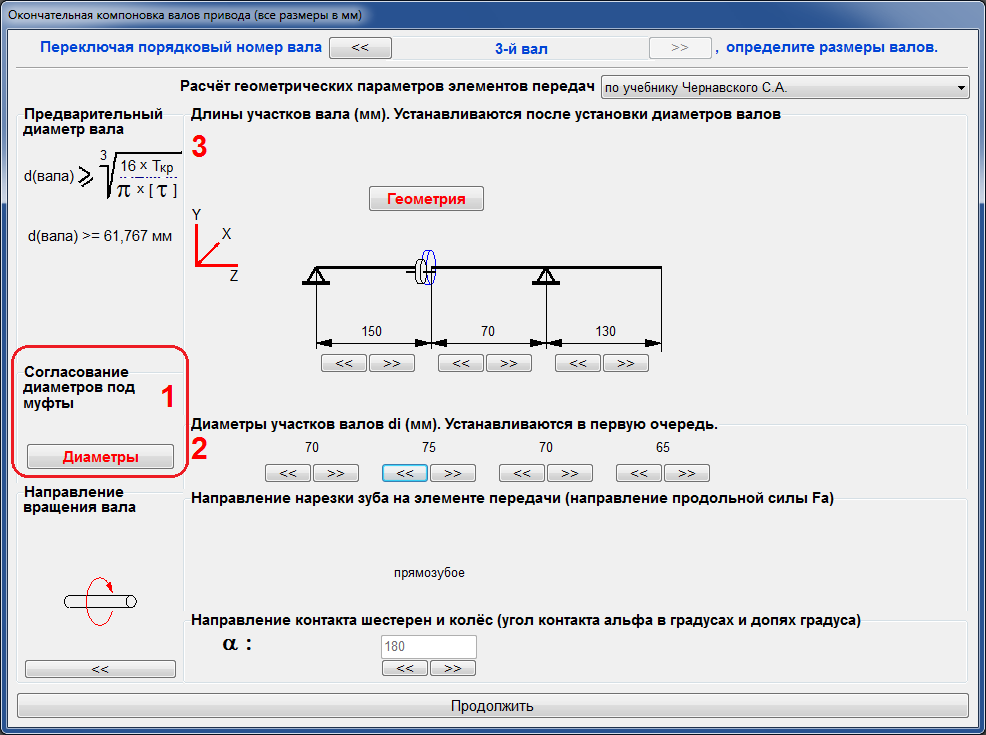

Данный этап производится во время окончательной компоновки валов привода (см. раздел "Окончательная компоновка валов"). Диалоговая форма окончательной компоновки валов представлена ниже на рис. 1.
Рис. 1

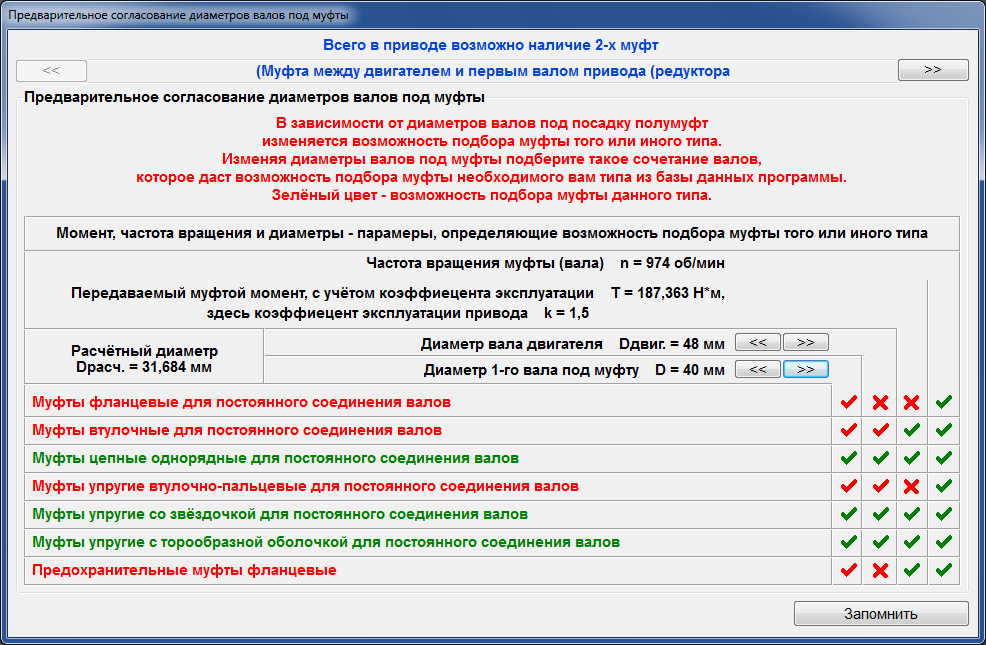

На рисунке 1 при нажатии кнопки "Диаметры" (кнопка обведена красным) появляется диалоговое окно согласования диаметров (рис. 2).
Рис. 2
Нажатием кнопок в верхней части диалогового окна (рис. 2) можно переходить от одного возможного места расположения муфты к другому. Согласование диаметров валов производится кнопками, расположенными правее значений диаметров валов. При этом выделяются зелёным цветом допустимые значения для определённых типов муфт. Сами наименования муфт выделяются зелёным цветом в том случае, если они полностью соответствуют диаметрам валов и полностью соответствуют заданной на этом валу нагрузке.
Выбор муфты

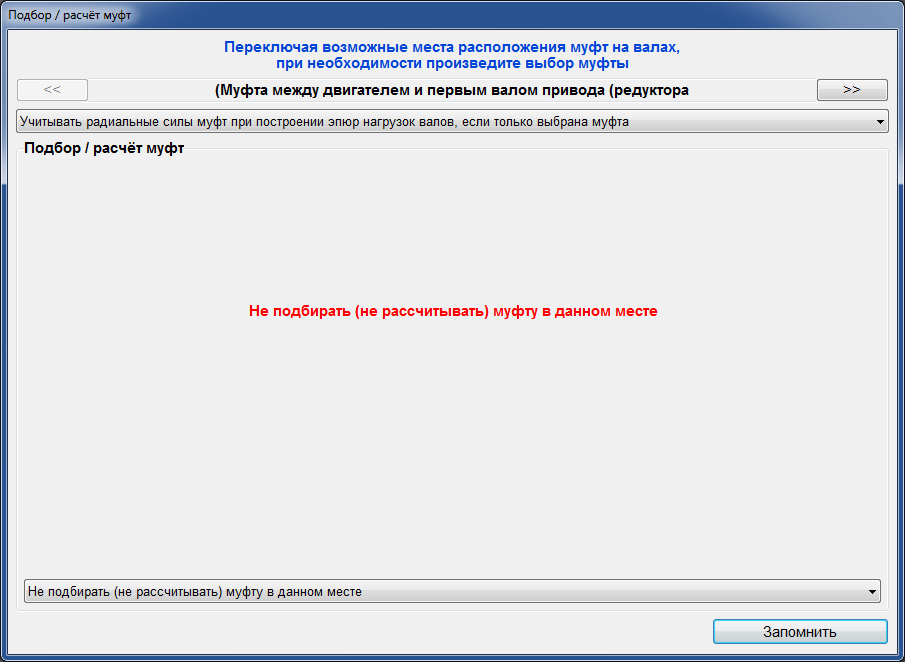

Выбор муфты производится после окончательной компоновки валов привода. Диалоговое окно выбора муфты изображено на рис. 3.
Рис. 3

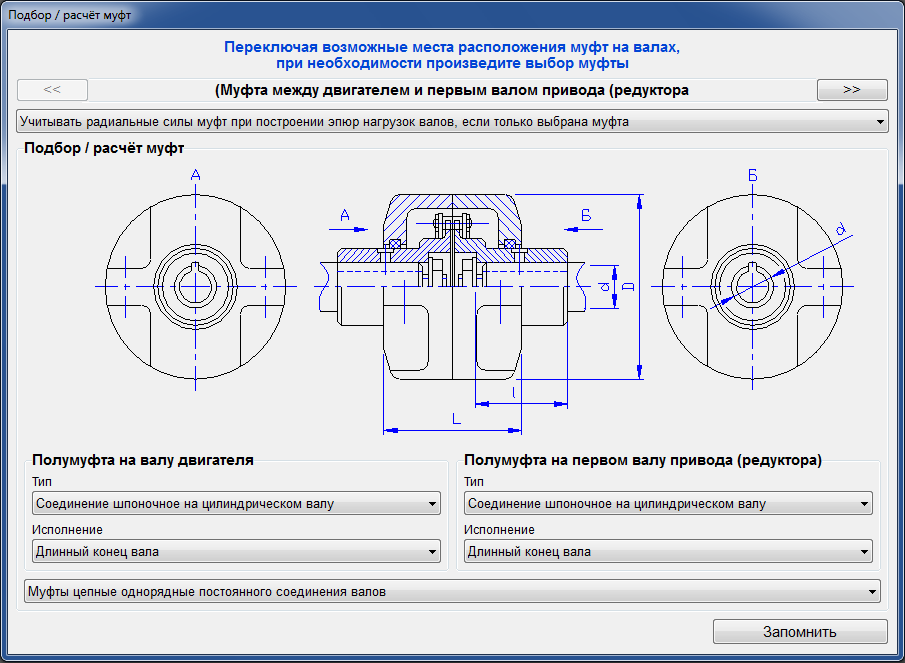

Нажатием кнопок в верхней части диалогового окна (рис. 2) можно переходить от одного возможного места расположения муфты к другому. Муфты выбираются в выпадающем списке в нижней части диалогового окна. В данном выпадающем списке представлены все типы муфт, которые удовлетворяют по размеру диаметров валов и по нагрузке. При выборе муфты на диалоговом окне выводится изображение самой муфты с возможностью выбора типов и подтипов данной муфты (рис. 4).
Рис. 4
|
