Подменю "Материалы цилиндрической и конической зубчатых передач" предназначено для изменения базы данных материалов цилиндрической и конической зубчатых передач.

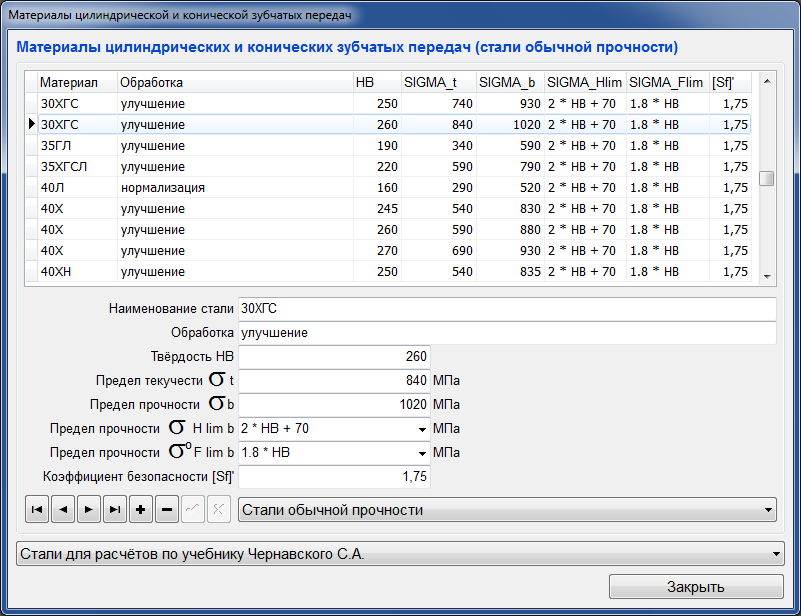

При выборе данного пункта меню появляется диалоговое следующее окно:

Рис. 1

Сразу следует обратить внимание на два падающих списка внизу диалогового окна.

Самый нижний падающих списка предназначен для выбора данных с целью ввода/изменения/удаления параметров материалов для расчёта по конкретному учебнику.

Падающий список второй снизу позволяет выбрать для редактирования либо "Стали обычной прочности", либо "Стали повышенной прочности".

Таблица в верхней части диалогового окна содержит список значений параметров материалов для выбора конкретной марки материала с целью ввода/изменения/удаления.

На форме имеется навигатор базы данных.

Рис. 2

Навигатор базы данных (рис. 3) содержит ряд кнопок, функциональное назначение которых дано ниже соответственно в порядке слева направо:

- кнопка перемещения в первой записи базы данных;

- кнопка перемещения к предыдущей записи базы данных;

- кнопка перемещения к следующей записи базы данных;

- кнопка добавления новой записи базы данных;

- кнопка удаления текущей записи базы данных;

- кнопка запоминания изменения записи базы данных (кроме удаления);

- кнопка отмены запоминания изменения записи базы данных (кроме удаления).

Остальные элементы диалогового окна (рис. 1) предназначены для непосредственного ввода/изменения/удаления параметров материалов.
