Червячная передача

  Детали машин. Курсовое проектирование деталей машин для студентов и преподавателей.

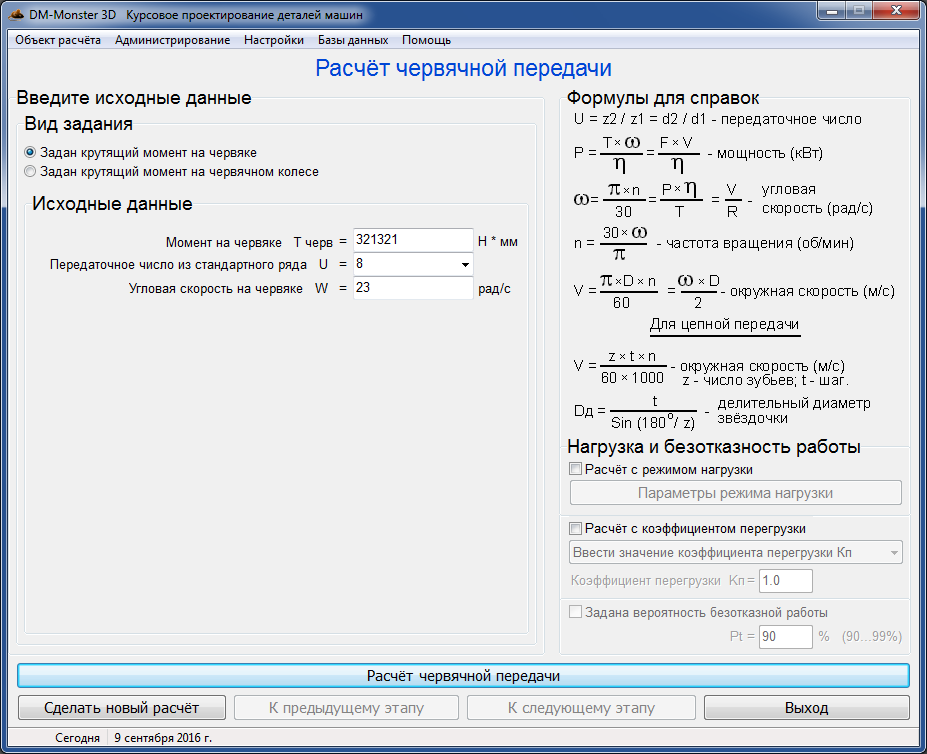

При выборе расчёта червячной передачи главное диалоговое окно принимает вид, изображенный ниже.





Рис. 1



После ввода входных параметров на расчёт и режима долговечности (см. раздел "Режим нагрузки"), если таковой нужен, можно приступать к расчёту.

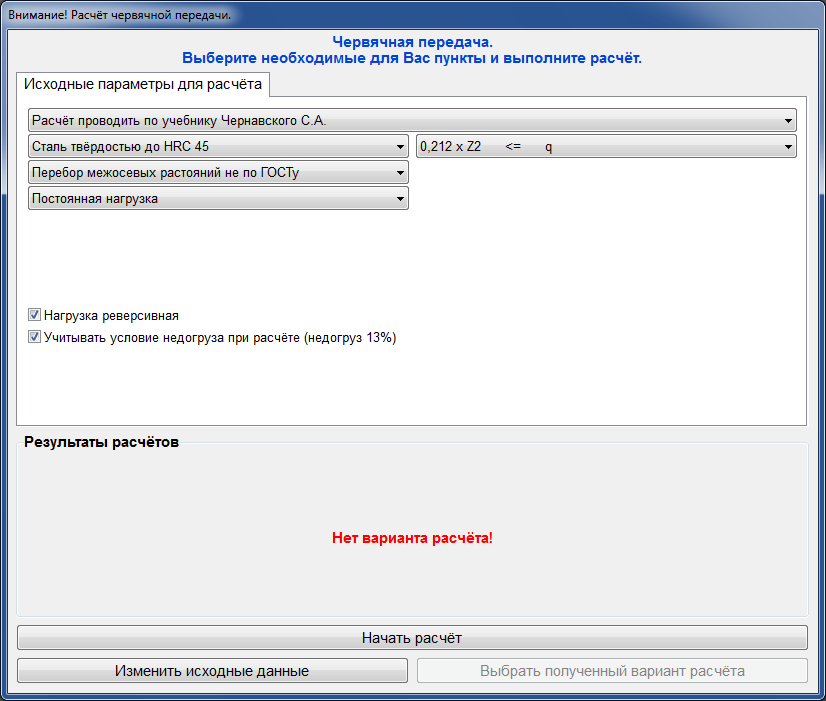

При расчёте предлагается диалоговое окно ввода параметров передачи (рис. 2).





Рис. 2

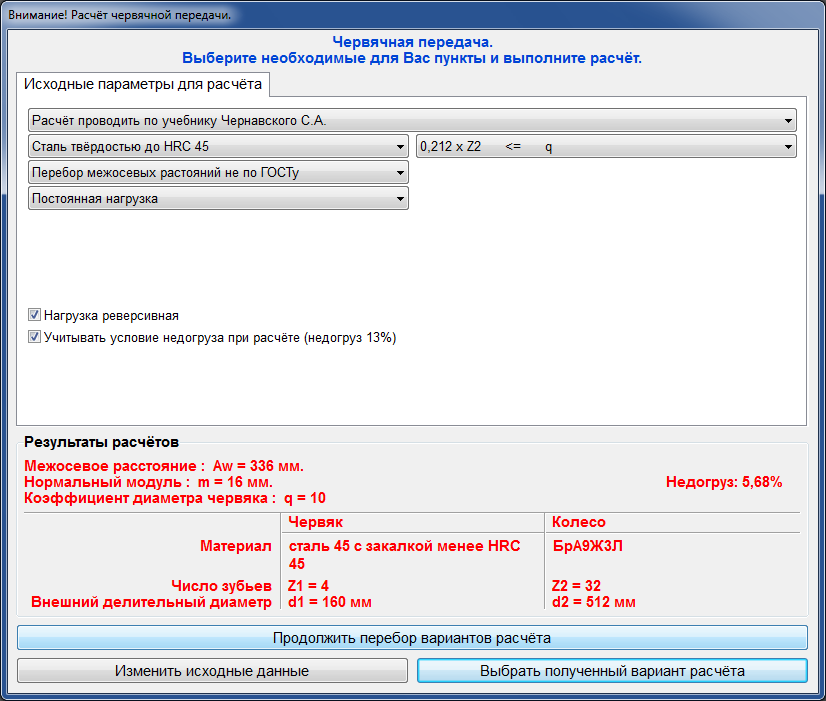

После настройки параметров передачи и запуска расчёта начинают перебираться все возможные варианты расчёта и при подборе варианта, удовлетворяющего условиям прочности, на форме выводится подобранный вариант красным цветом (рис. 3).





Рис. 3



Расчёт продолжается до тех пор пока не будут перебраны все варианты расчётов или пока пользователь не нажмёт одну из кнопок завершения расчёта: “Изменить исходные данные” или “Выбрать полученный вариант расчёта”. В первом случае будет предложено скорректировать исходные данные на расчёт, во втором случае будет сделан переход к следующему этапу расчёта.

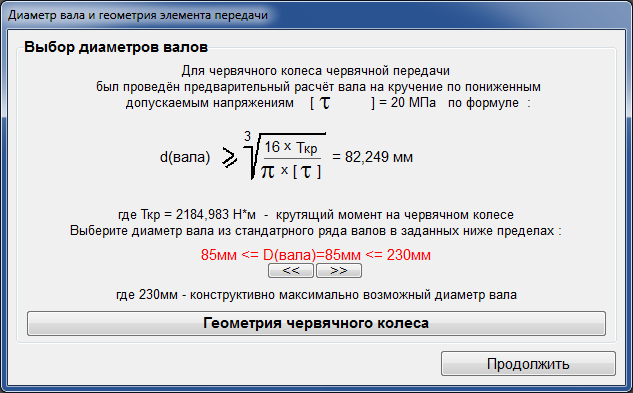

После расчёта передачи будет предложено выбрать диаметр вала под червяк и червячное колесо, дважды (для червяка и червячного колеса) появится следующий диалог:





Рис. 4

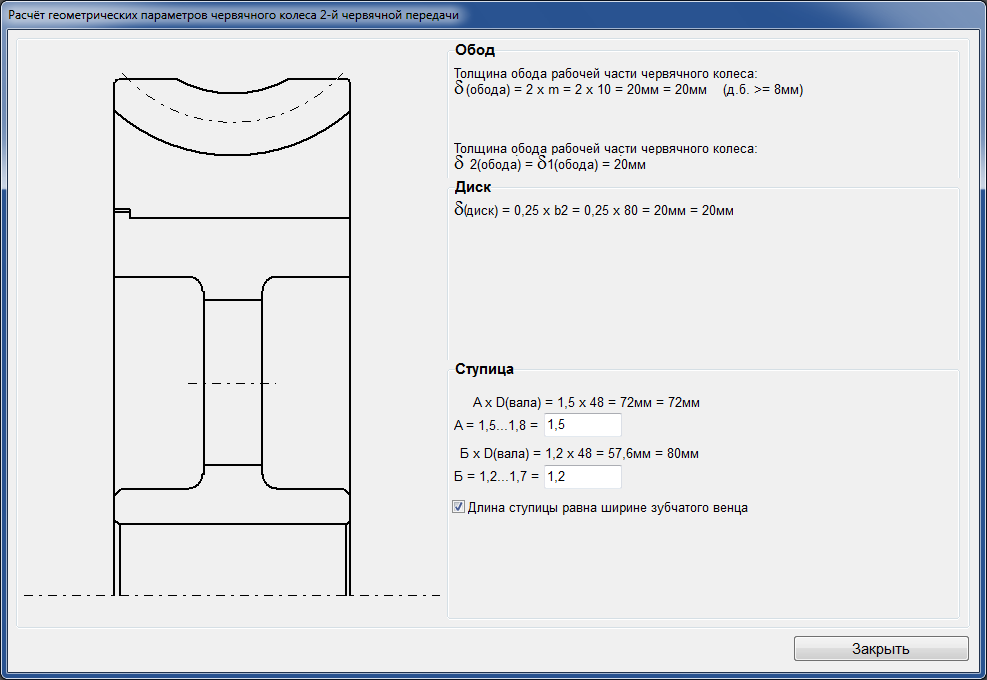

На форме выбора диаметров валов имеется синяя кнопка, при нажатии на которую можно изменить геометрию элемента передачи. При этом появляется следующая форма:





Рис. 5
