Готовые курсовые проекты по предмету «Детали машин».

Редуктор цилиндрическо-конический.


Курсовые, выполненные по схеме привода «CK11».






Назад


Курсовой №: CK11 2009-4. Стоимость: 800 руб.

Расчёт по учебнику автора С.А.Чернавский.

Исходные данные:

Сила на выходном элементе привода F = 4,5 кН.

Скорость на ленте (цепи) привода V = 0,4 м/с.

Диаметр выходного элемента привода D = 360 мм.

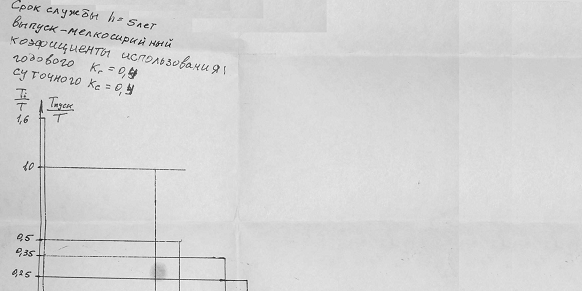

График нагрузки:

Передачи, начиная от двигателя:

- ременная передача с клиновым ремнём;

- закрытая зубчатая прямозубая коническая передача.

- закрытая зубчатая прямозубая цилиндрическая передача.

Муфты:

- на выходном валу - упругая муфта втулочно-пальцевая.

Комплектация:

- пояснительная записка с выводом формул в традиционном виде (MS Word: PZ_formula.doc);

- пояснительная записка с выводом формул в строку (MS Word: PZ.doc);

- компоновочный чертёж (AutoCAD: Reduktor.dwg);

- деталировка элементов передач без доработки (AutoCAD: Details.dwg);

- сборочный чертёж (Компас: Сборочный чертёж.cdw);

- сборочный чертёж - спецификация (Компас: Спецификация.spw).


Назад
