Готовые курсовые проекты по предмету «Детали машин».

Редуктор двухступенчатый цилиндрический.


Курсовые, выполненные по схеме привода «C53».






Назад


Курсовой №: C53 2013-1. Стоимость: 800 руб.

Расчёт по учебнику автора С.А.Чернавский.

Исходные данные:

Сила на выходном элементе привода F = 4 кН.

Скорость на ленте (цепи) привода V = 0,6 м/с.

Диаметр выходного элемента привода D = 450 мм.

Продолжительность смены T = 8 ч.

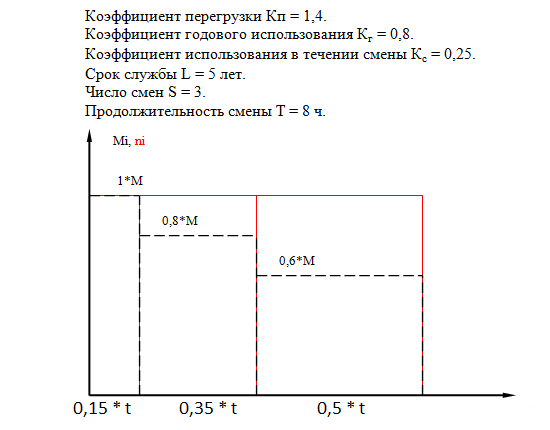

График нагрузки:

Передачи, начиная от двигателя:

- закрытая зубчатая прямозубая цилиндрическая передача;

- закрытая зубчатая прямозубая цилиндрическая передача.

- открытая цепная передача.

Муфты:

- на входном валу муфта упругая с резиновой звёздочкой.

Комплектация:

- пояснительная записка с выводом формул в традиционном виде (MS Word: PZ_formula.doc);

- пояснительная записка с выводом формул в строку (MS Word: PZ.doc);

- компоновочный чертёж (AutoCAD: Reduktor.dwg);

- деталировка элементов передач без доработки (AutoCAD: Details.dwg);

- общий вид привода (Компас: Общий вид привода.cdw);

- общий вид привода - спецификация (Компас: Общий вид привода (Спецификация).spw).

- сборочный чертёж (Компас: Сборочный чертёж.cdw);

- сборочный чертёж - спецификация (Компас: Спецификация.spw).
