Готовые курсовые проекты по предмету «Детали машин».

Редуктор двухступенчатый цилиндрический.

Курсовые, выполненные по схеме привода «C50».

Назад

Курсовой №: C50 2013-1. Стоимость: 800 руб.

Расчёт по учебнику автора С.А.Чернавский.

Исходные данные:

Сила на выходном элементе привода F = 6,2 кН.

Скорость на ленте (цепи) привода V = 1,3 м/с.

Диаметр выходного элемента привода D = 400 мм.

Срок службы привода T = 10000 ч.

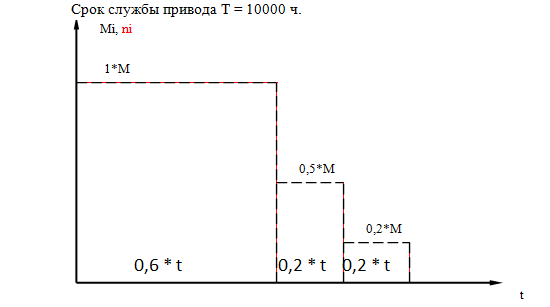

График нагрузки:

Передачи, начиная от двигателя:

- закрытая зубчатая косозубая цилиндрическая передача;

- закрытая зубчатая косозубая цилиндрическая передача.

- открытая цепная передача.

Муфты:

- на входном валу муфта упругая с резиновой звёздочкой.

Комплектация:

- пояснительная записка с выводом формул в традиционном виде (MS Word: PZ_formula.doc);

- пояснительная записка с выводом формул в строку (MS Word: PZ.doc);

- компоновочный чертёж (AutoCAD: Reduktor.dwg);

- деталировка элементов передач без доработки (AutoCAD: Details.dwg);

- сборочный чертёж (Компас: Сборочный чертёж.cdw);

- сборочный чертёж - спецификация (Компас: Спецификация.spw).
