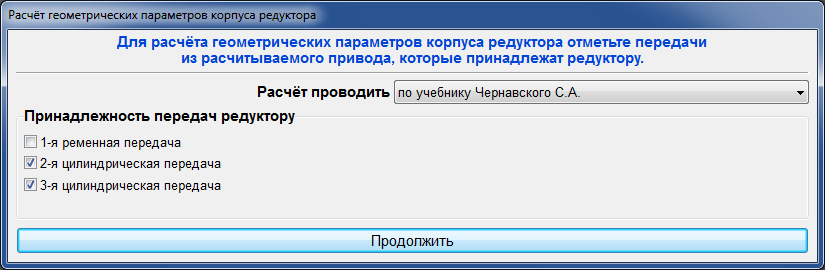

При расчсёте геометрических параметров корпуса редуктора выводится диалоговое окно, в котором предлагается уточнить какие передачи привода входят в конструкцию редуктора. Автоматически на основе ввода исходных данных на диалоговом окне уже отмечены индикаторы передач, входящих в конструкцию редуктора.
