Расчёт цилиндрической зубчатой передачи

  Детали машин. Курсовое проектирование деталей машин для студентов и преподавателей.

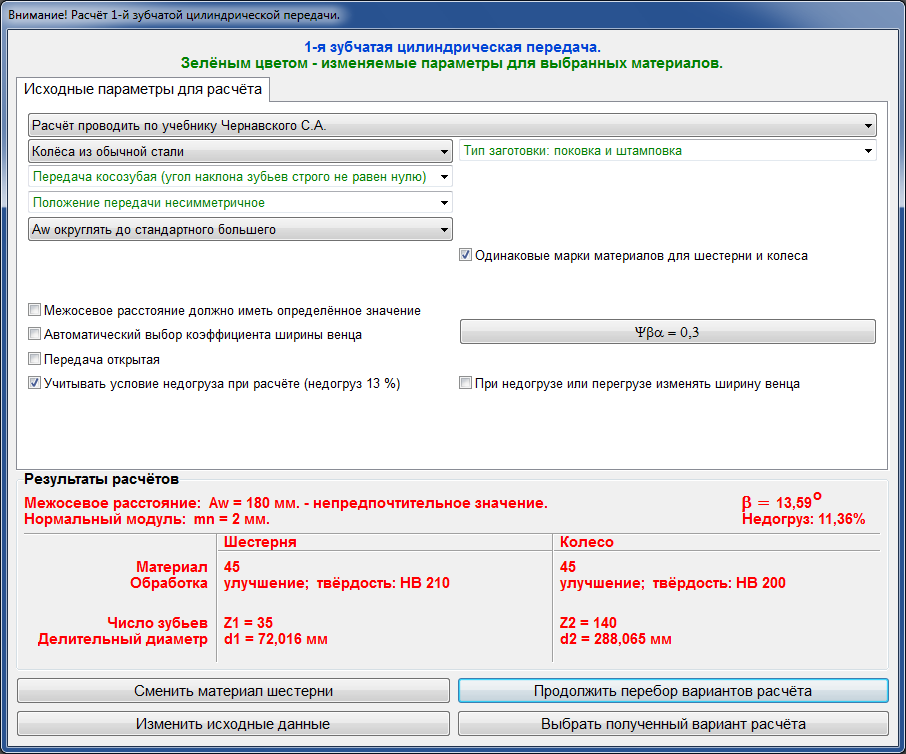

При расчёте зубчатой цилиндрической передачи привода появляется диалоговое окно, изображенное ниже.





После настройки параметров передачи и запуска расчёта начинают перебираться все возможные варианты расчёта и при подборе варианта, удовлетворяющего условиям прочности, на форме выводится подобранный вариант красным цветом.

Некоторые элементы на форме становятся зелёного цвета. Зелёным цветом отображаются те параметры, изменения которых влияют непосредственно на выбранный вариант расчёта.

Так, например, изменяя какой-либо параметр, выделенный зелёным цветом, можно проследить как изменится геометрия передачи при изменении того или иного параметра.

Расчёт продолжается до тех пор пока не будут перебраны все варианты расчётов или пока пользователь не нажмёт одну из кнопок завершения расчёта: “Изменить исходные данные” или “Выбрать полученный вариант расчёта”. В первом случае будет предложено скорректировать исходные данные на расчёт, во втором случае будет сделан переход к следующему этапу расчёта.
