Режим нагрузки




















В программе предусмотрен ввод параметров режима нагрузки, если таковые заданы.



Режимы нагрузки учитываются при расчёте следующих объектов расчёта:

- привод (редуктор);

- расчёт зубчатой цилиндрической передачи;

- расчёт зубчатой конической передачи;

- расчёт червячной передачи;

- расчёт ременной передачи (плоскоременной, клиноременной, поликлиноременной).



Расчёт с режимом нагрузки можно включать/отключать при помощи индикатора "Расчёт с режимом нагрузки" в правом нижнем углу основного диалогового окна программы.

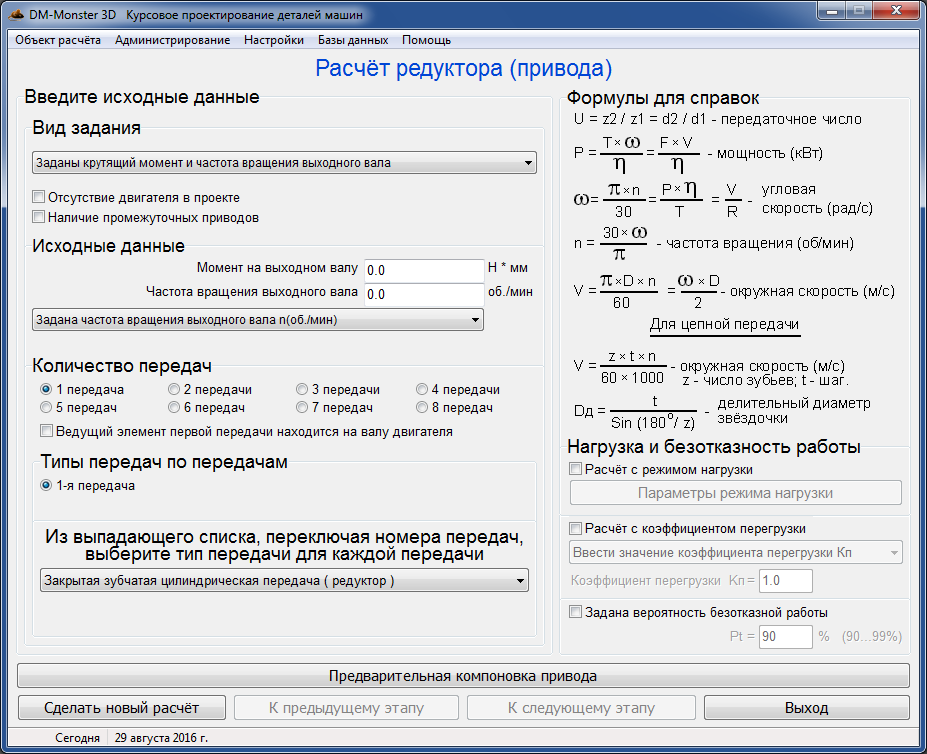

Рис. 1



Вызов диалогового окна для ввода параметров режима нагрузки происходит при включении индикатора "Расчёт с режимом нагрузки" или при нажатии кнопки "Режим нагрузки" на основном диалоговом окне программы (рис. 1). Вид диалогового окна для ввода параметров режима нагрузки изображен на рис. 2.

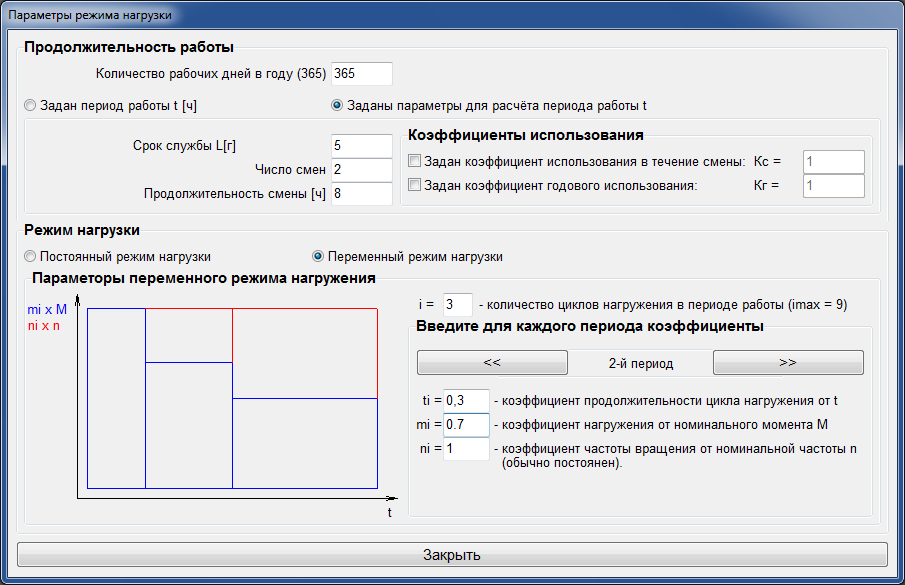

Рис. 2



Временные параметры могут быть заданы различными способами.

Переключая индикаторы можно добиться необходимого варианта ввода временных параметров.
