Готовые курсовые проекты по предмету «Детали машин».

Редуктор двухступенчатый цилиндрический.


Курсовые, выполненные по схеме привода «C35».






Назад


Курсовой №: C35 22.08.7-1. Стоимость: 1000 руб.

Расчёт по учебнику автора С.А.Чернавский.

Исходные данные:

Окружная сила на барабане F = 4.2 кН.

Частота вращения выходного вала n = 80 об./мин.

Коэффициент перегрузки Кп = 1,5.

Коэффициент годового использования Кг = 0,6.

Коэффициент использования в течении смены Кс = 0,29.

Срок службы L = 5 лет.

Число смен S = 3.

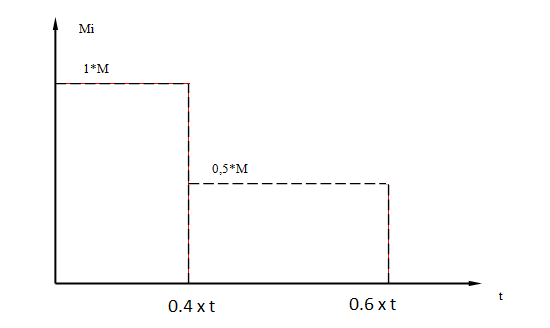

График нагрузки:

Передачи, начиная от двигателя:

- закрытая зубчатая прямозубая цилиндрическая передача;

- закрытая зубчатая прямозубая цилиндрическая передача.

Муфты:

- на входном валу муфта упругая с резиновой звёздочкой.

Комплектация:

- пояснительная записка с выводом формул в традиционном виде (MS Word: PZ_formula.doc);

- пояснительная записка с выводом формул в строку (ОТСУТСТВУЕТ);

- компоновочный чертёж (AutoCAD: Reduktor.dwg);

- деталировка элементов передач без доработки (AutoCAD: Details.dwg);

- сборочный чертёж (Компас: Сборочный чертёж.cdw);

- сборочный чертёж - спецификация (Компас: Спецификация.spw);

- деталировка - вал (Компас: Деталировка - вал.cdw);

- деталировка - колесо зубчатое (Компас: Деталировка - колесо зубчатое.cdw).
